FMO 音频转接板（三合一背板）是一款面向业余无线电应用的音频与控制信号转接扩展板，主要用于连接 FMO 设备、手台、车载电台、手咪 及其他音频设备。
转接板集成了 6P 电台接口、K 口手咪接口、FMO 原装射频背板接口 以及 音频输入切换 功能，可根据固定使用或外出携带等不同场景，灵活选择外接电台、FMO 射频背板或手咪作为音频输入来源。
主要接口与功能
1. 6P 电台接口（HY2.0MM 6P）
此接口输出的是经过衰减处理的音频信号，可以直接对接电台、手台，无需额外增加衰减电路。
各信号端定义如下：
| 端子 | 对应电台接口 | 说明 |
|---|---|---|
| S | 音频输出 | 对应电台的音频输出 |
| M | 音频输入 | 对应电台的音频输入 |
| G | GND | 对应电台接口的地线 |
| Q | SQ 输出点 | 静噪检测，高电平有效，兼容手台 3.3V 与车载电台 13.8V |
| P | PTT | 发射控制，低电平有效 |
2. 音量调节
转接板提供双向音量调节，配合手台/电台自身的输出音量和输入增益进行调整：
- 左侧电位器：FMO 输出到电台的音量；
- 右侧电位器：电台进入 FMO 的音量。
3. K 口手咪接口
K 口内部使用了功放和运放，可接有线手咪和蓝牙手咪（K 口接收器）。
[!NOTE] 如果使用 K 口转接其他电台或设备，需要做衰减、转接处理；此类用途建议直接使用 6P 接口。
各厂家手咪的麦克风声音可能偏小或偏大，可通过右侧手咪音量调节轮及板载电位器调整。
4. FMO 原装射频背板
FMO 原装射频背板可安装在此转接板后方，实现 FMO 原射频板继续使用。
[!WARNING] 安装时需要注意插接口对齐，插针错位容易损坏背板或转接板。
该设计主要考虑 FMO 外出携带时，不必再带上外接电台。是否加装射频背板可根据需求决定。
5. 音频输入切换
通过板载切换开关选择 FMO 的音频输入路径，可在外接电台、FMO、手咪之间切换。
使用建议
-
优先根据设备类型选择接口：连接手台、车载电台等需要标准音频转接的设备时，优先使用 6P 接口（已做衰减，接线调试简单）。不同品牌电台外部接口定义可能不同，不建议仅凭插头外形判断线序。
-
音量从较低位置逐步调节：首次连接时先把转接板、电台和 FMO 的相关音量/增益调低，再逐步增加。先调整接收方向（电台输出至 FMO 的音量），再调整发射方向（FMO 输出至电台的音量），用另一台接收设备监听发射声音，以声音清晰、响度适中且无明显失真为准。
-
K 口主要用于匹配手咪：使用非配套手咪前应确认大小插头触点定义、麦克风与扬声器公共地连接方式、PTT 触发方式、是否需要麦克风偏置供电，以及插头插入后是否会造成触点短接。
-
根据实际场景选择音频输入：切换前确认开关位置与当前使用场景一致，避免出现能接收但无声音、手咪无效或输入源错误的情况。
-
射频背板适合移动或备用场景：户外活动或不方便携带外接电台时，可将原装射频背板作为备用通信方案；固定台站主要使用外接电台时，可根据需要决定是否安装。

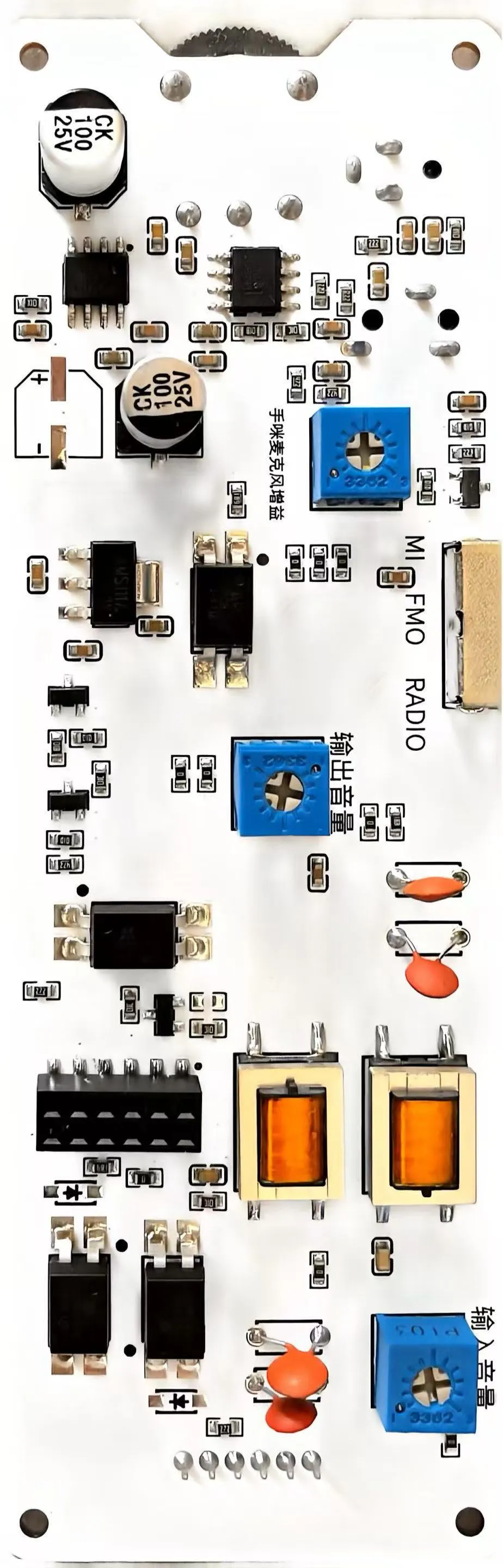

音量调整建议（电位器）
- 电台进入 FMO 的音量调节：顺时针旋转增大，建议逆时针旋转到底后回调，需配合电台输出音量调整；

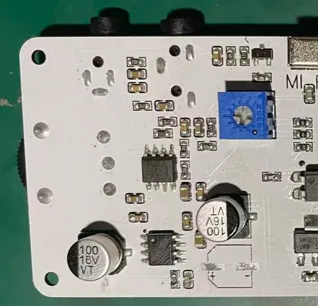

- 手咪麦克风增益：逆时针旋转增大，建议顺时针旋转到底后回调，过大容易引入噪声；
- 输出到外接电台的音量调节：顺时针旋转增大，经验是调到最大后回调，如果不理想，建议调整电台麦克风输入增益（完全靠电位器不容易调到最佳）；
- 有条件的台友可通过万用表辅助调整，再对应调整电台的输出音量和麦克风增益，容易调到最佳。
[!NOTE] 音频隔离器频率范围为 200Hz–20KHz，人声频率特性如下表，会对声音饱满度有一定影响。

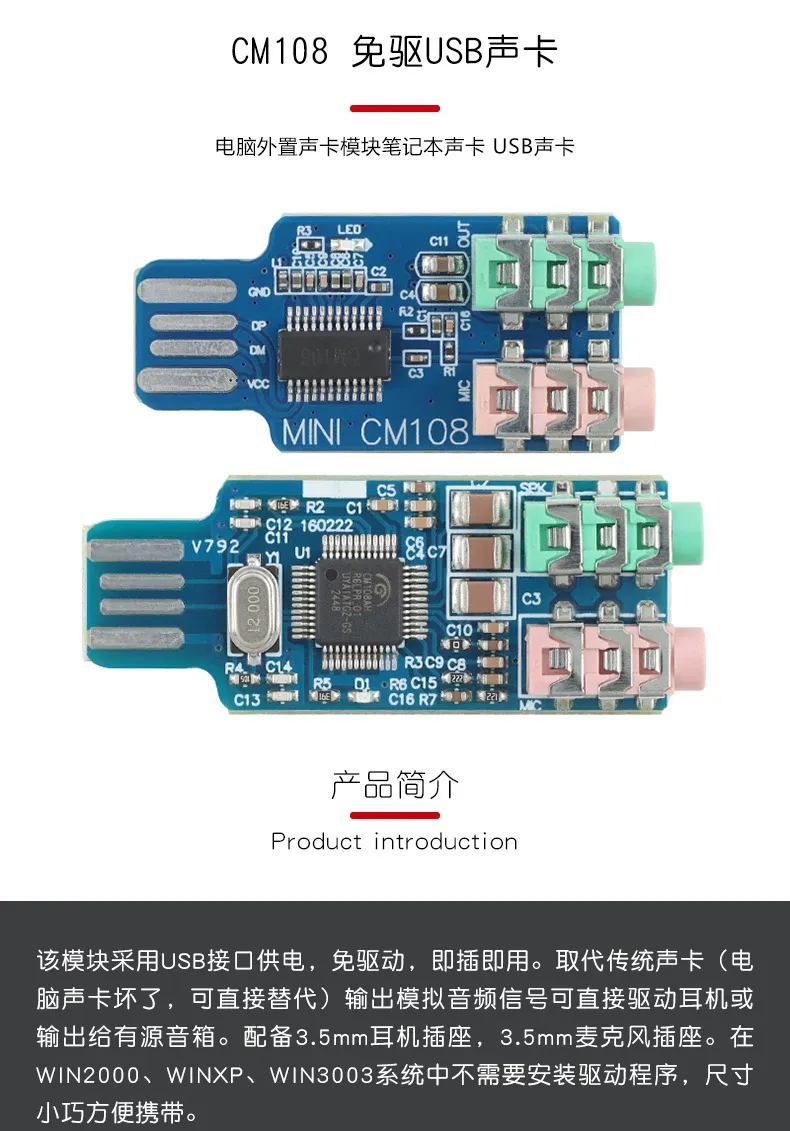

接入电脑接线图

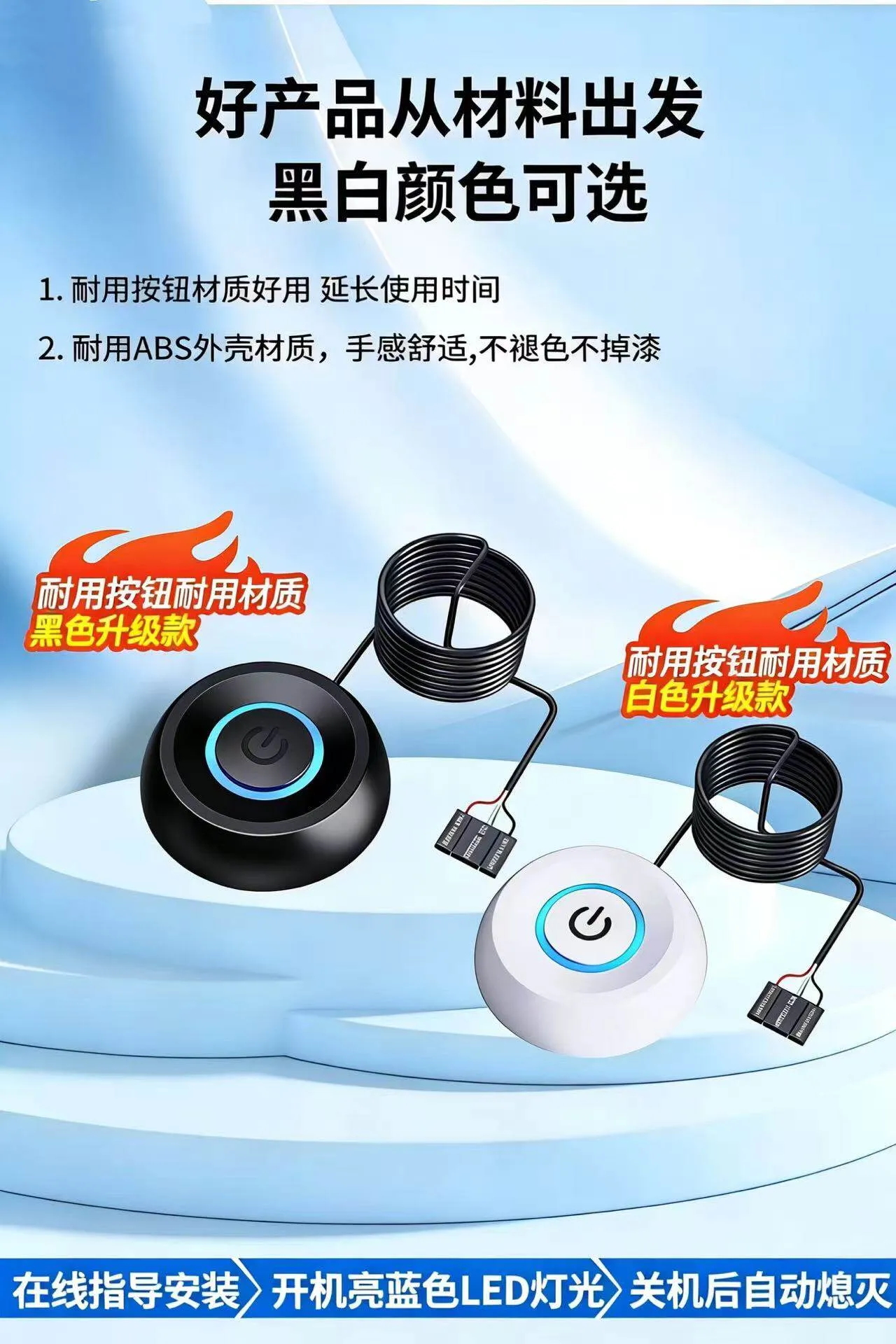

转接板也可以接入电脑使用：接开关控制 PTT，可采用桌面外接开机按钮改装。
注意事项
- 接线前应断电：安装连接线、插拔 6P 接口、K 口或射频背板时，建议先关闭 FMO 和外接电台电源。带电插拔可能产生瞬间短路、浪涌或错误触发 PTT，严重时可能损坏接口电路。
- 必须核对线序和电平：不要仅根据线材颜色或插头外观接线，连接前应使用设备说明书或万用表确认音频、GND、SQ 和 PTT 信号。PTT 为低电平有效，不应向 P 端直接输入外部电压；SQ 为高电平有效，不同电台的输出方式和电压可能不同，仍应确认所接设备没有异常高压或负电压输出；所有信号应建立可靠的公共地连接，避免杂音、啸叫或控制失效。
- K 口不能直接当作普通线路音频接口：K 口带有功放和运放电路，若连接其他电台、电脑声卡或普通音频设备，需进行适当的衰减和转接处理，否则可能出现音量过大、削波失真甚至损坏设备。
- 调节电位器时避免用力过大：应使用尺寸合适的绝缘调节工具，小角度、逐步调整，不要强行旋转到机械极限，也不要使用金属工具碰触周边元件。
- 射频背板必须对准插针：安装时应从正面和侧面同时检查接口是否完全对齐，确认所有插针均进入对应插孔后再均匀按压安装。
- 首次调试不宜直接发射：完成接线后依次检查设备上电、接收音频清晰度、SQ 状态、PTT 触发与释放、发射音频是否失真、松开 PTT 后是否立即停止发射。确认无误后再正常使用，发射调试时应使用允许的频率、功率和呼号，并遵守当地无线电管理规定。
资料下载
原文文档（docx 格式，来自三合一背板资料包）：
- 《FMO音频转接板简介》（117 KB）
- 《FMO音频转接板的使用说明》（733 KB）
- 《音频背板调整建议》（417 KB）
- 《音频背板接入电脑接线图》（1.3 MB）
VY73，祝通联愉快！
